一.模型处理
①、模型导入Magics中，
基本上三维数模的数据都能导入。Stl、mgx、cli、等格式
选择STL格式的文件最优，因为这取决于STL格式文件的特点（三角面片结构）。
②零件的修复：
- 零件错误的类型：反向量反向、错误边界、洞、多重面片、重叠壳体、未修剪的三角面片。
- 错误的修复类型：法相的修复、缝合、杂点壳体修复、洞的修复、三角面片的修复、重叠壳体修复、壳体的修复。
- 拿到有错误的零件，首先对其反向量的修复，在利用缝合功能修复缝隙、然后修复杂点壳体。一个零件是一个完整的壳体，不会存在两个或两个以上的壳体。
- 在以上的错误都修复完成的时候，还有的错误的话，就只能进行手动修复了。
③零件摆放
零件的无论如何摆放，在Z轴方向上零件的下表面一定距离制作平台6mm的距（6mm空间是加支撑的空间）
1、零件的摆放原则一般与X轴呈45度夹角。（防止在制作时刮板运动的时候与零件接触面积较大，阻力增大，造成零件的制作失败）
2、为了使得制作零件的效率提高，尽可能的将零件的角度与Z轴方向呈45度夹角。（制作零件的时间主要取决于零件的高度）
④支撑添加
对摆放好的零件进行支撑的添加。
支撑的类型：点支撑、线支撑、块状支撑、轮廓支撑等
最常用的就是点支撑、线支撑、块状支撑。
⑤切片
1.切成的输出格式：cli格式
2. 零件切层厚度范围：0.05～0.15(一般使用0.1层厚、如果对表面光洁度有要求的话可以用0.08或者0.09层厚)
3.切层的时候一定要把支撑的切层菜单勾选上，否则输出切层时没有零件的切层文件。
⑥数据转换
使用加密狗对CLI格式文件转换成USP。（打印机只能使用USP格式文件。）
二.上机操作

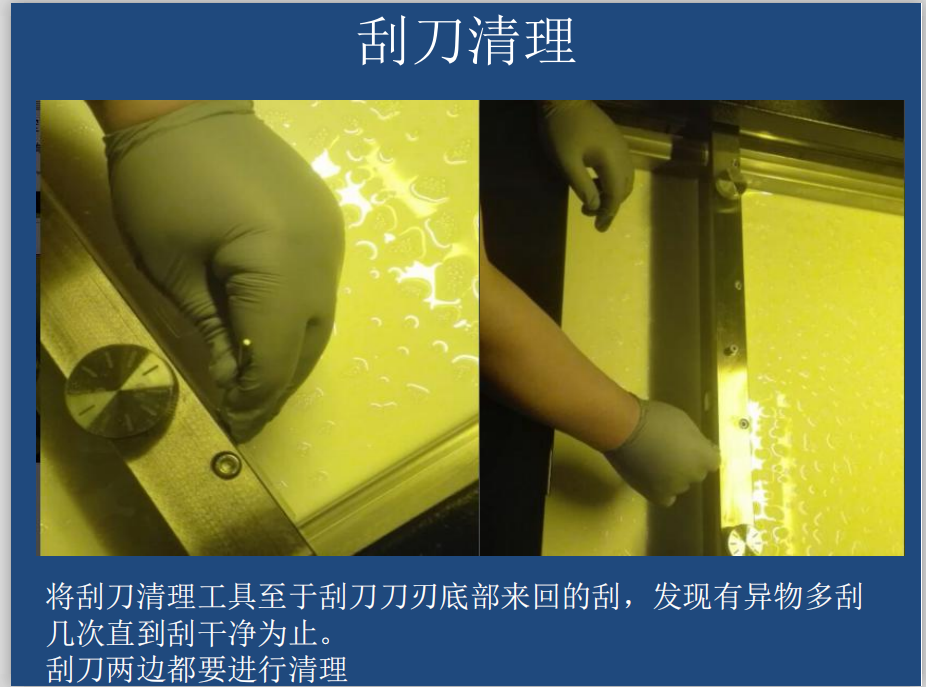

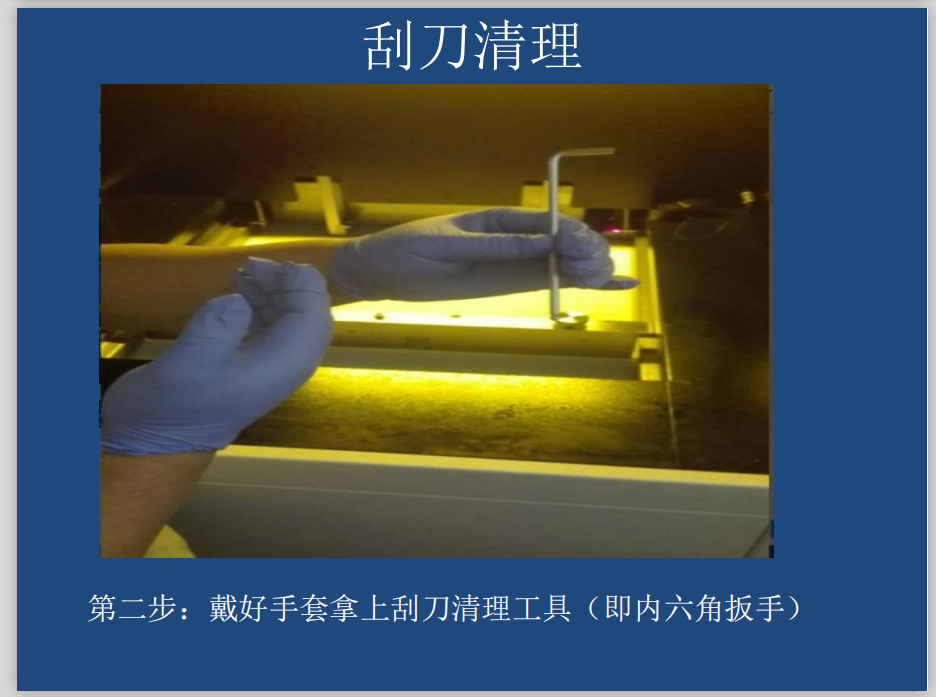

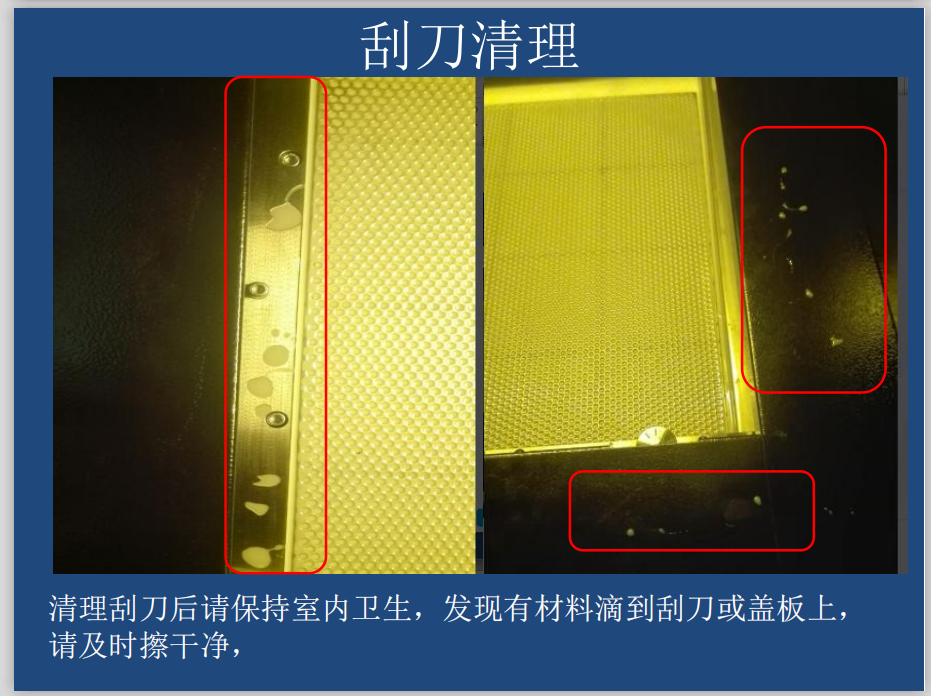

①、清理刮刀
②、进入准备状态

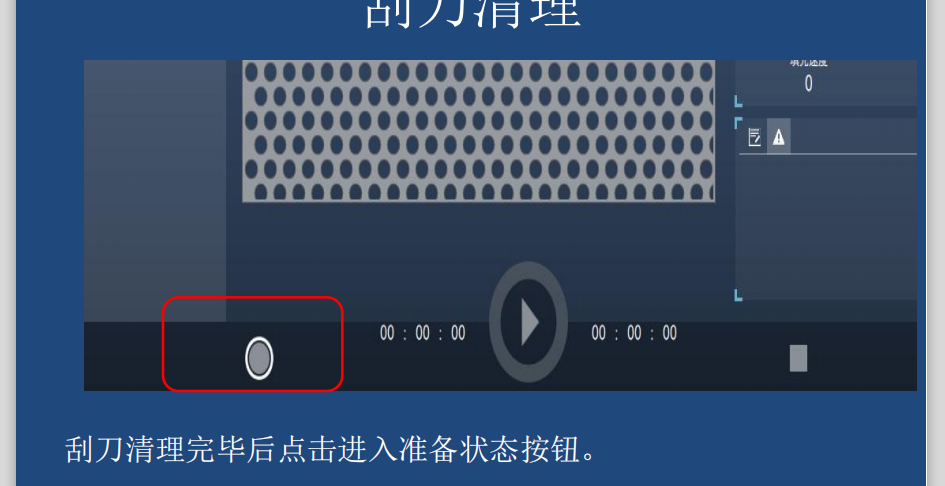

点击图中按钮进入准备状态，当按钮变为绿色，即为准备完毕。
③、导入文件
找到usp文件所在位置，点击选中文件，确定导入。
④、开始打印
三.模型后处理
待打印完成后，取出模型
①去除支撑、酒精清洗
1、原型出机前，先看图纸或数据，确定所清洗工件的整体结构和支撑面结构。
2、原型出机后，及时去除能确定结构的大部分支撑或全部支撑。清洗前，严禁紫外光照射。
3、把去除支撑的原型放入清洗槽内用无水酒精清洗。
注意事项：
对于薄壁件，只能用干净酒精快速清洗一次，时间不能超过两分钟。注意应洗干净，不留死角，并立即吹干。
第一次可用循环酒精清洗，第二次则用干净的酒精清洗。清洗毕后，局部未清洗干净的部位使用蘸酒精棉纱擦拭干净。
清洗时注意小结构。对圆柱内、深孔、小夹槽及其他不易清洗的小结构内树脂，要细致清洗到位。
清洗时，要小心细致，可用棉纱、毛刷、牙签等其他辅助工具清洗。
②、干燥
清洗结束时，要立即用风枪吹掉原型表面酒精。注意避免温度过高使零件变形。吹干后零件表面应不粘手。
③固化
对吹干表面酒精的原型，可在日光、紫外线烘箱内进行10~20分钟二次光固化。对强度要求高时，固化时间可达2小时。
