数控雕刻机操作流程

一、CAD

Step01：使用 pl 线画 CAD

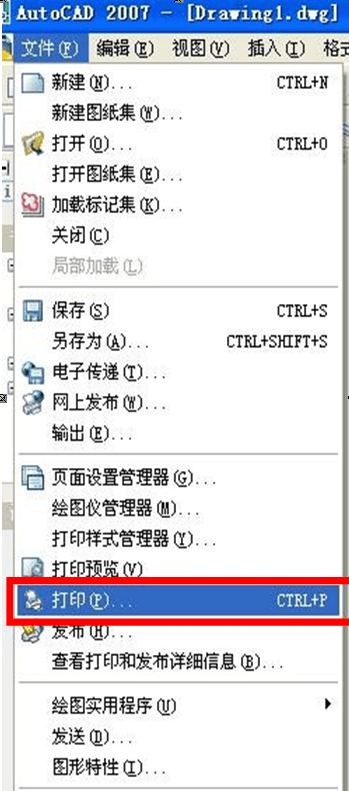

Step02：Ctrl+P 打印图纸

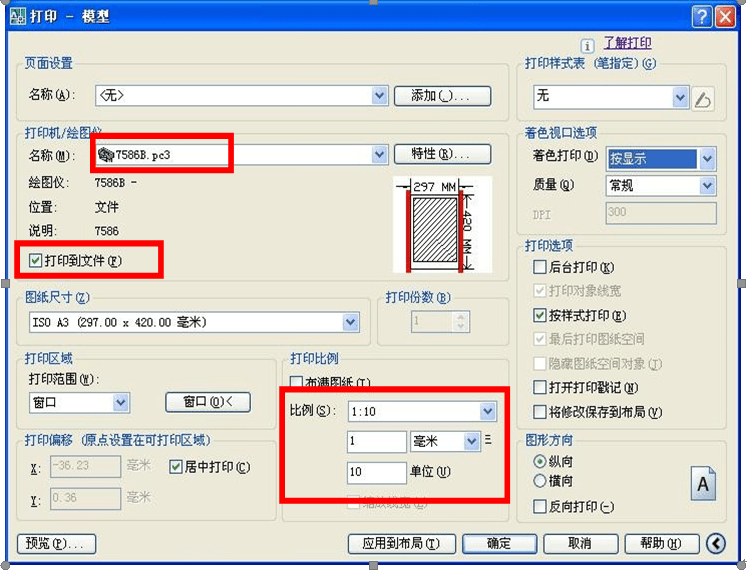

Step03：打印机名称选择“7586B.pc3”，点选“打印到文件”，选择合适图纸尺寸，调整比例，窗口选择打印部分，点“确定”打印成 plt 文件

二、文泰雕刻软件

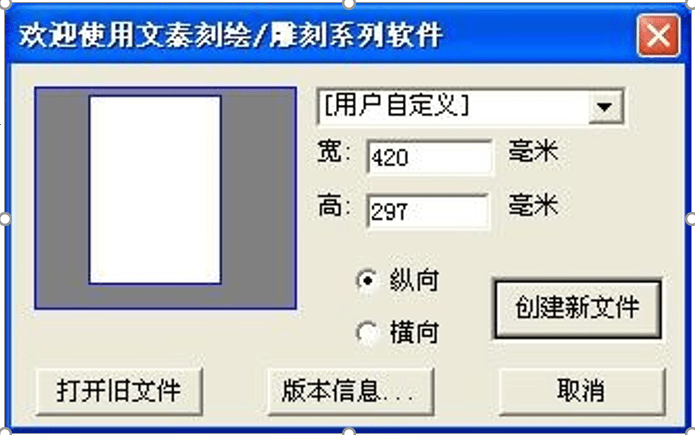

Step04：选择与上一步相同的图纸尺寸（注意纵横向，数控雕刻机最大雕刻尺寸900mm*1200mm）

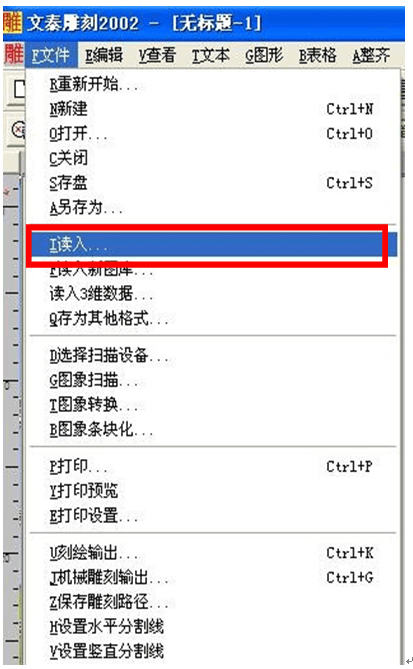

Step05：“读入”plt 文件

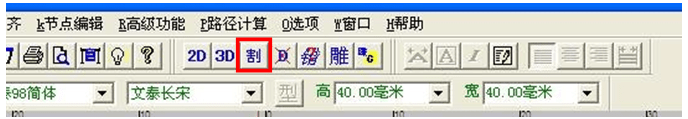

Step06：将图形拖入纸张范围内后，选择“割”

Step07：根据实际雕刻情况选择轮廓、刻刀类型、雕刻深度，选择“自动检查错误”和“自动分解自相交环”，点击确认

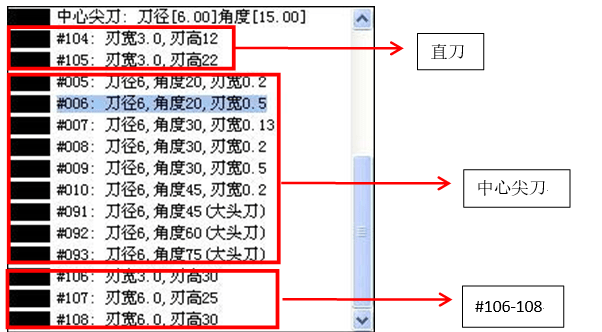

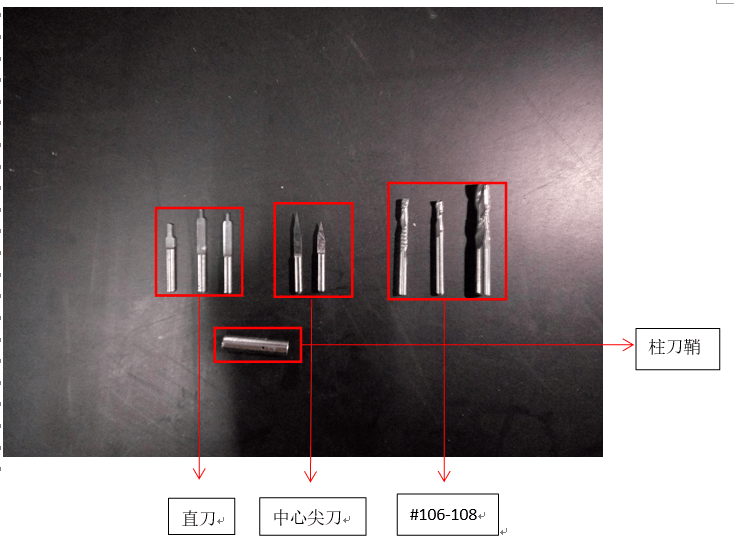

PS： 怎么选择刀型？

1.直刀（最左边）最常用的刀型，没有角度，基本上什么板材都可以雕，雕出来的线均匀，一般雕刻 ABS 板、pvc 板和密度板；

2.中心尖刀（中间）一种有角度的刀，可以雕复杂的图形，但在雕亚克力板时只能雕刻简单的图形，在雕刻时注意看板子有没有融化；

#106-108（最右边）根据需求使用，一般用来雕很厚的板材。

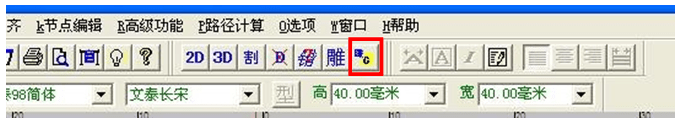

Step08：选择

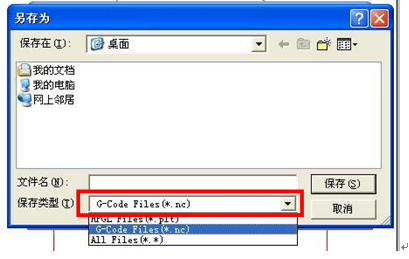

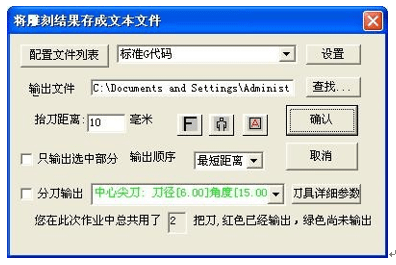

Step09：点击“查找”，保存成*.nc 格式

三、NcStudio 广告雕刻机控制系统

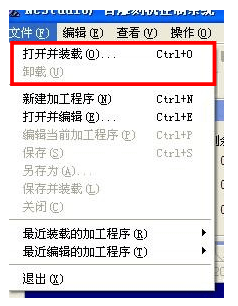

Step10：“打开并装载”*.nc 文件（如果里面本来就有别的图形，先选择“卸载”再装载）

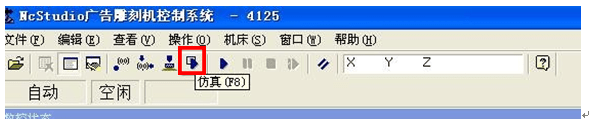

Step11：选择“仿真”

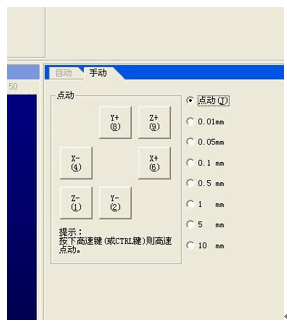

Step12：手动调整机器至原点

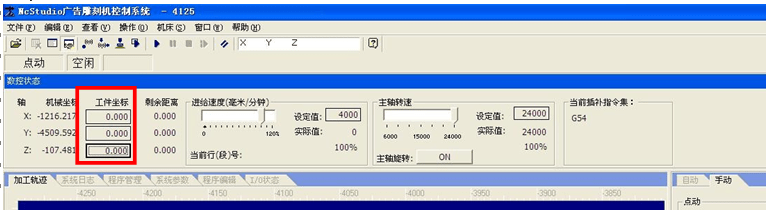

Step13：“工件坐标”归零

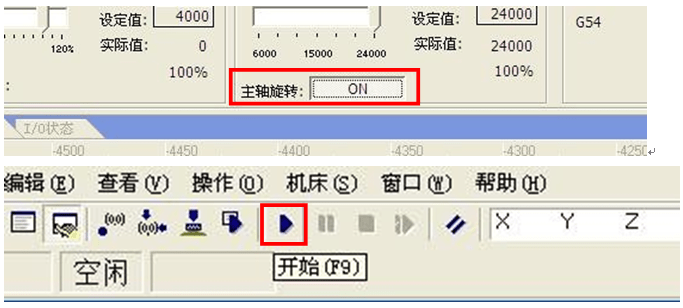

Step14：点击“主轴旋转”，使钻头开始转动，直至转动声音稳定下来，选择“开始”

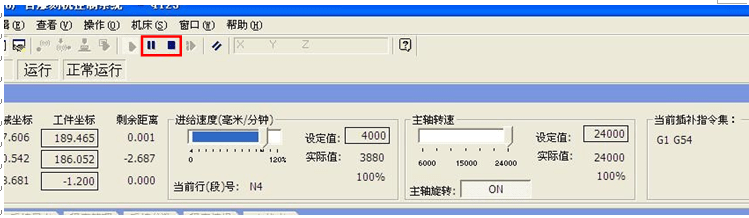

PS：雕刻过程中如果发现问题可以选择暂停或者直接停止关闭

PS：雕刻前，用纸胶带密布板材背面，再用双面胶十字形粘贴在纸胶带上（防止双面胶损坏板材；雕刻后的理想状态是板材刚好雕透，纸胶带上有划痕
