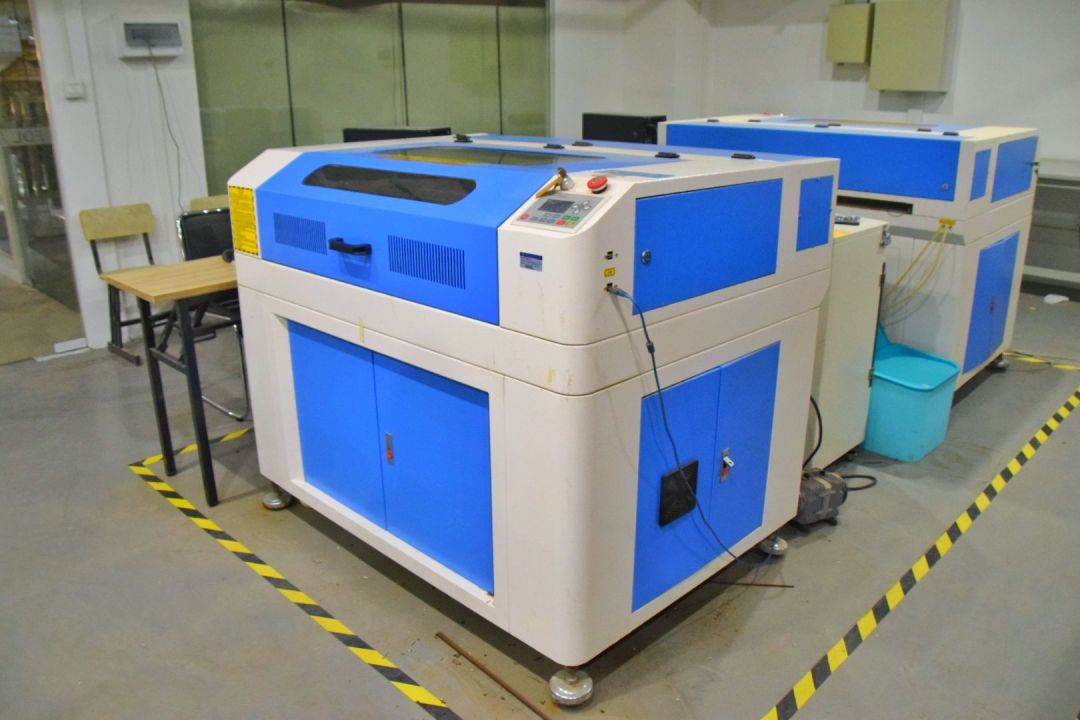

激光雕刻机操作方法

一、前期画图

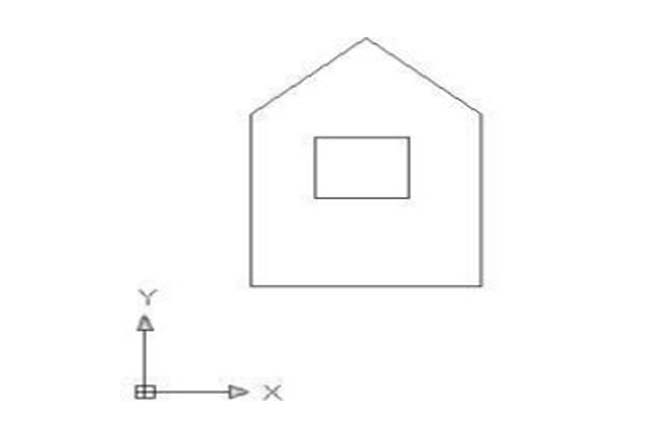

• 使用 PL 线画CAD ， 并按模型比例进行缩放。（如需做 1:200 模型，则需缩放 200 倍）

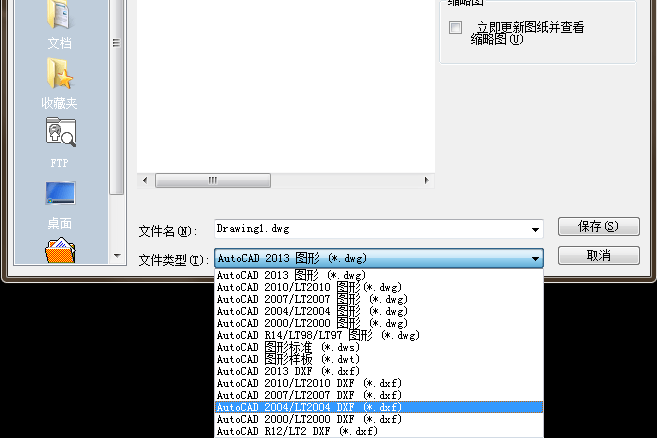

• 保存为低版本（2000-2007）的dxf 格式。

二、开启机器

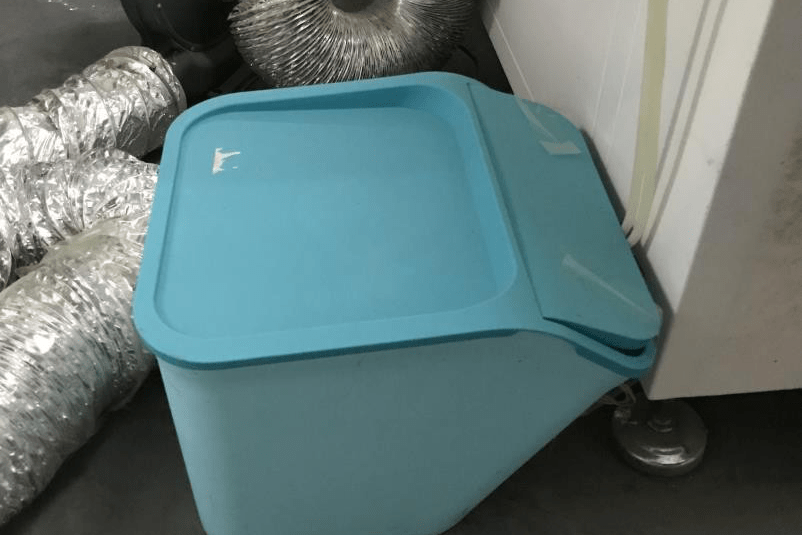

• 检查激光雕刻机专用冷却水是否干净无杂物，且水量在 60%左右，不能过满或过少。 禁止私自换自来水，冷却水不达标时联系何萌老师申请专用冷却水，以免造成机器损坏。

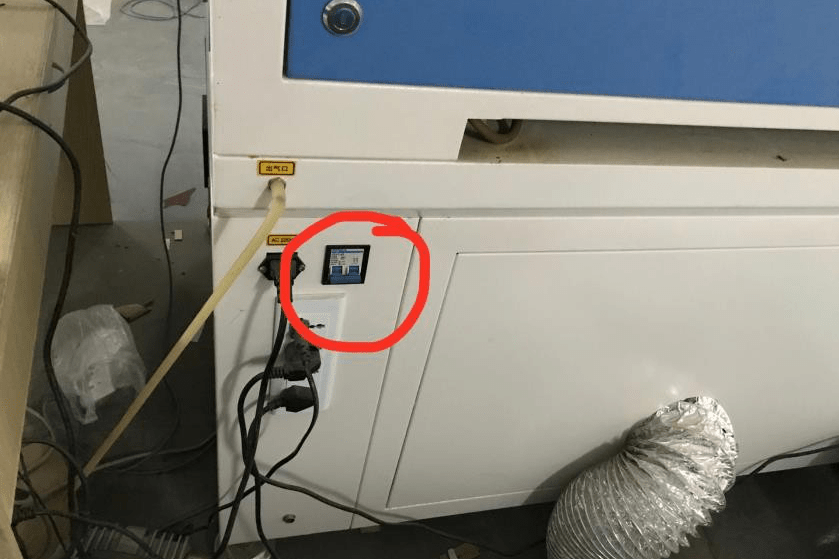

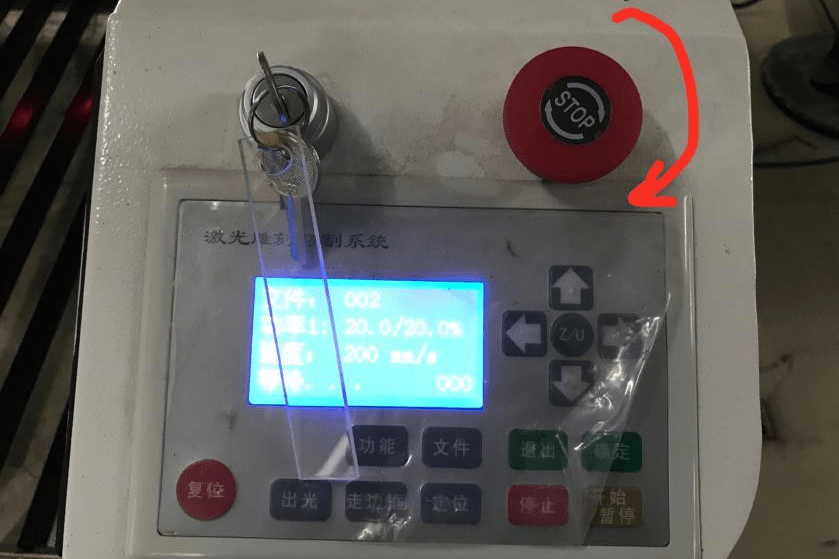

• 打开激光雕刻机。推开总开关，旋转打开雕刻机操作台的按钮。

三、导入图纸

• 打开 LaserSoft。

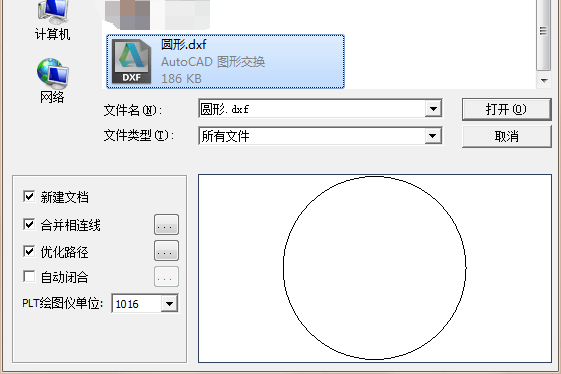

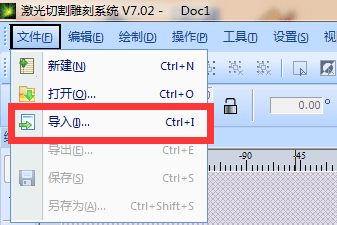

• 点选文件，导入。 选择已保存好的 dxf 文件。

• 双击图层，根模型材料及雕刻样式（是否雕穿）调试雕刻机功率与速度，用与模型材料相同的材料先进行尝试。功率越大，速度越小，则雕刻力度越大，反之越小（功率最大不可超过 100）。

• 调试图层顺序及雕刻机参数。

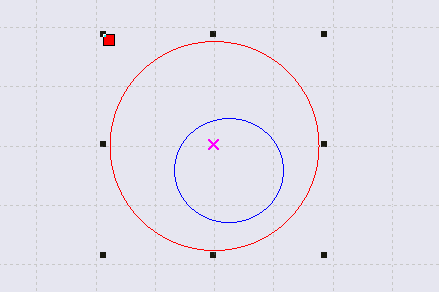

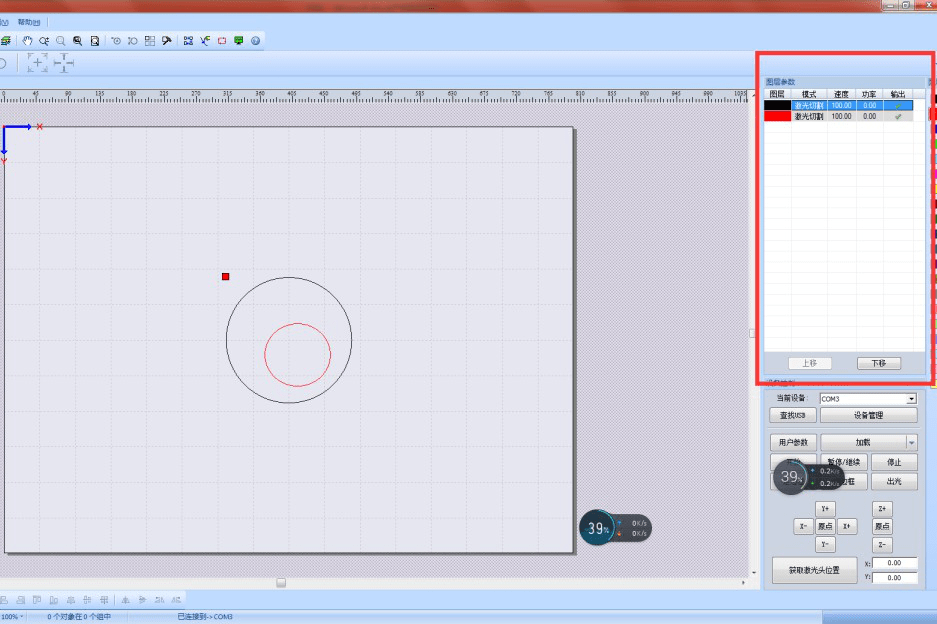

• 给所需要雕刻的物件分图层。当需要打窗框、圆环这类镂空物件时，需要把内轮廓和外轮廓划分成两个图层。

• 选外轮廓物件，选中后选择图层颜色。内轮廓同理。点选图层参数中的内轮廓颜色，将该图层上移。图层顺序则为雕刻机雕刻顺序。
• 图纸调整无误，点击加载，载入当前文件，激光雕刻机开始运行。
