木工铣床简介及使用方法

木工铣床简介

铣床是用铣刀对工件进行铣削加工的机床。主要使用它来铣削平面、沟槽、轮齿、螺纹和花键轴以及加工比较复杂的型面。

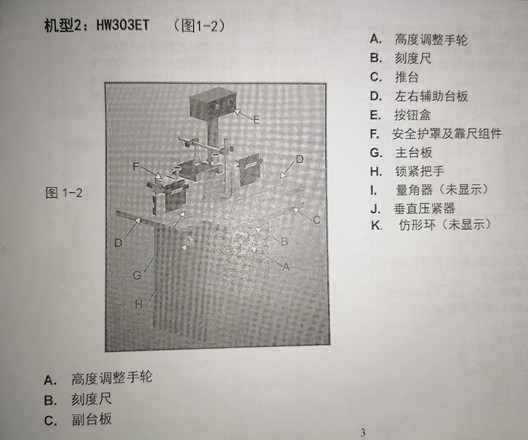

器材组成

使用流程

• 松开固定螺钉1以及固定螺钉2，以及2个锁紧把手，将T型导杆滑动到方便操作的位置，后锁紧固定螺钉1以及固定螺钉2。确保T型刀杆被固定在推台上。
• 旋转靠尺，让指针精确指定需要加工的角度后锁紧两个锁紧把手，拉出滑动台下方的锁定销，并将其旋转90°，使其锁定。保证推台可以正常的工作而不会被锁住，当机器处于不用状态时，  将锁紧销锁紧推台，防止推台滑动带来伤害。

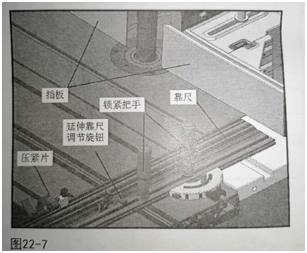

• 对于较长的工件，松开图22-7所示的延伸靠尺调节旋钮，将压紧片放在延伸靠尺上，  将延伸靠尺拉出，然后重新拧紧延伸靠尺调节旋钮。

调试方法

• 速度调整

1.本铣床为3级(4级可选)调速结构，设定的转速为3,000转/分和7 ,000转/分和9,000转/分。如果电机皮带轮选最大档，主轴皮带轮选最小档，则得到的速度为9,000转/分: 4级调速最小转速为1400转/分。

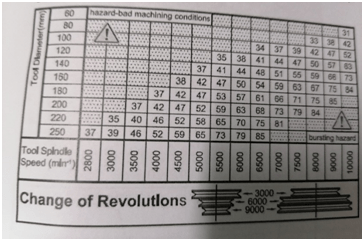

2.注意不要使用危险区刀具线速度。

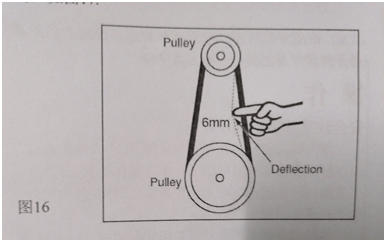

3.  每次变更速度时，注意检查皮带松紧。如图16

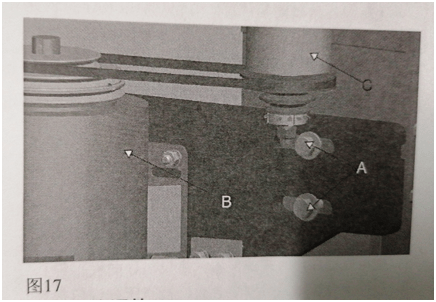

4．当速度为1400转/分时(四级调速)需要调整螺栓A。如图17

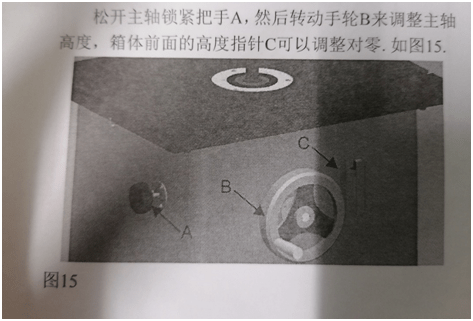

• 主轴高度调整

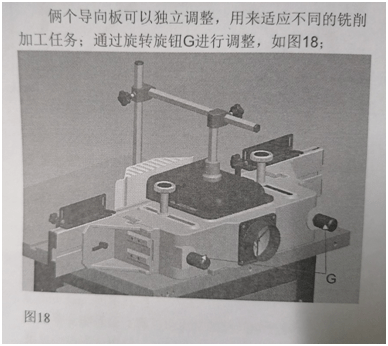

• 导向板调整
